輪轂電機試驗臺

以質量求生存，以信譽求發展，以服務贏市場

瀏覽次數：6196次

所屬分類：新能源汽車試驗臺

對電機進行各種試驗,如空載試驗,加載試驗,率試驗等,面檢測輪轂電機的性能,為輪轂電機的設計和優化提供數據支持.

發布日期：2022-06-28 16:26:19

咨詢熱線：0379-64327397 我要詢價

產品詳情參數指標維護保養成功案例試驗視頻

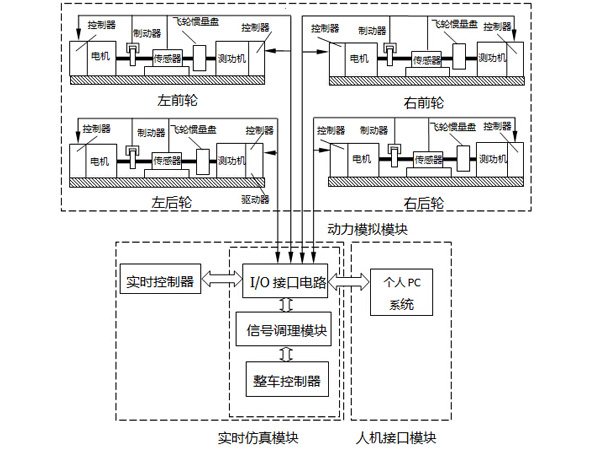

輪轂電機驅動系統及試驗平臺組成：

序號	分系統名稱	主要組成	數量	說明
1	模擬負載	模擬負載交流電力測功機	4套	承載模擬負載的相應設備，并提供安裝接口。
2		電力測功機控制器	4套	采用高動態矢量控制
3		扭矩轉速傳感器	4套	實時測量每個輪轂電機的轉速和扭矩
4		彈性聯軸器	4套	連接輪轂電機和模擬負載
5		電力測功機及扭矩轉速傳感器支架	4套	固定測功機及傳感器
6		路面工況復現控制系統軟件	1套	模擬車輛在各種行駛工況（如上坡、傾斜、轉彎等工況）時的路面阻力變化，為車輛輪轂電機驅動系統提供個接近實際行駛時的工況環境
7	輪轂電機驅動系統	輪轂電機	４套	用于模擬負輪轂電機驅動的整車系統，可實驅動性滿足車輛行駛需要、功率損失小，高地實現驅動單元和負載的匹配。
8		輪轂電機控制器	４套
9		整車控制器	1套
10		整車控制系統軟件	1套
11	蓄電池模擬器	數字控制大功率直流電源，具有制動能量吸收功能	１臺	模擬蓄電池功能，用于輪轂電機驅動系統供電，并吸收輪轂電機制動能量
12	數據采集系統	美NI公司數據采集器	1套	用于采集4臺輪轂電機的轉速、扭矩、功率、溫度等數據
13	鑄鐵平板	帶有T型槽的鑄鐵平板	1塊	用于安裝輪轂電機及模擬負載
