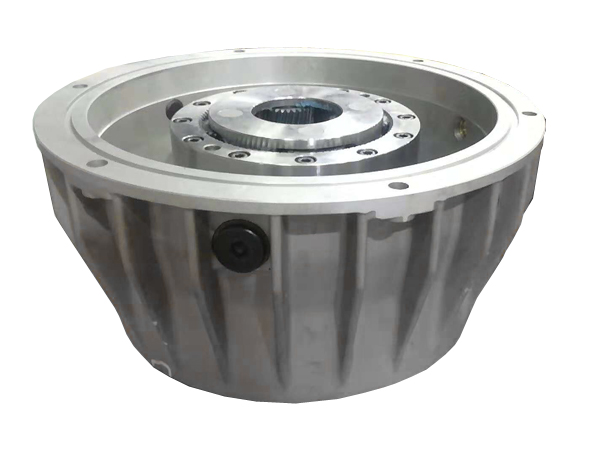

盤式電機

以質量求生存，以信譽求發展，以服務贏市場

瀏覽次數：5260次

所屬分類：輪轂電機系列

永磁同步盤式電機有著效率高、轉矩波動小、噪聲低、響應快、調速性好、運行可靠及控制性優良等優點，采用電流均衡策略減小控制系統轉矩脈動對軸承的沖擊，使系統性能達到優化。

發布日期：2022-06-28 17:53:15

咨詢熱線：0379-64327397 我要詢價

產品詳情參數指標維護保養 成功案例試驗視頻

　永磁同步盤式電機的結構

　　1、永磁同步盤式電機結構

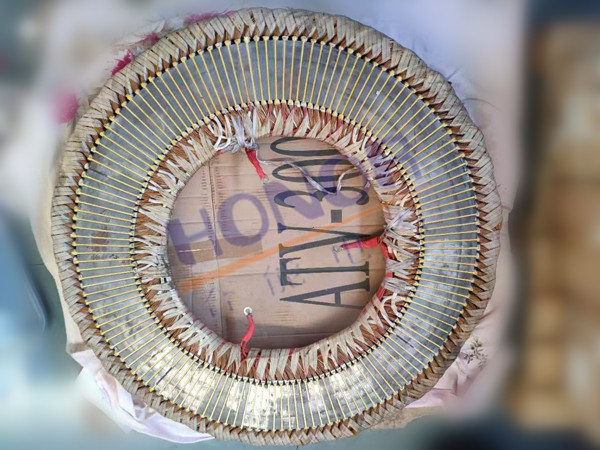

　　盤式永磁同步電機有多種結構型式。基本型,是由--個盤(平面)形的定子和個盤式轉子組成,中間有-個軸向氣隙，稱為單定子、單轉子型,或稱為單氣隙型。這種結構如圖1所示。

永磁同步盤式電機結構

　　2、主磁路結構

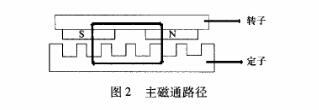

　　盤式永磁同步電機的電樞繞組是徑向分布的,有導體位于永磁體前方的面上,當永磁體由原動機拖至同步轉速時,將會在氣隙中產生與電樞繞組交鏈的旋轉磁場，從而感應出三相交流電動勢。盤式永磁同步發電機的磁場分布比較復雜。圖2給出了盤式永磁同步電機的簡化模型及其主磁通路徑。從圖中可以看出,永磁體的磁通從N流出，穿過氣隙,然后經過定子鐵心，再穿過氣隙,到達永磁體的S, 后穿過轉子磁軛回到N,即N氣隙定子鐵心氣隙S轉子磁軛-N。

永磁同步盤式電機結構
